24V 150W Endüstriyel Kartuş Isıtıcı Elemanı

Swaged ve Standart Kartuş Isıtıcı Tasarımı ve Isıtıcı Ömrü

Hassas sıcaklık kontrolü gerektiren kapalı çalışma alanları için 24V 150W endüstriyel kartuşlu ısıtıcı eleman, odaklanmış ısı sağlar. İşleme için kullanılan ekipman, kalıplar, merdaneler ve diğer birkaç parça dahil olmak üzere etkin bir şekilde ısıtılır. Isıtıcı yerleşimini ve vat çıkışını dikkatli bir şekilde dengeleyerek, 1400 derece F'ye (760 derece C) kadar sıkı bir şekilde düzenlenmiş çalışma sıcaklıklarına ulaşmak mümkündür.

Direnç telinden ve ısıtılan bileşene ısının ne kadar etkili bir şekilde aktarıldığı, bir kartuş ısıtıcının ne kadar süre dayanacağını etkiler. Genel olarak üç unsur, ısının ne kadar verimli aktarıldığını yönetir:

1. Direnç telinin Watt yoğunluğu

2. Teli çevreleyen yalıtım miktarı.

3. Isıtıcının ısıtılmış kısma takılması

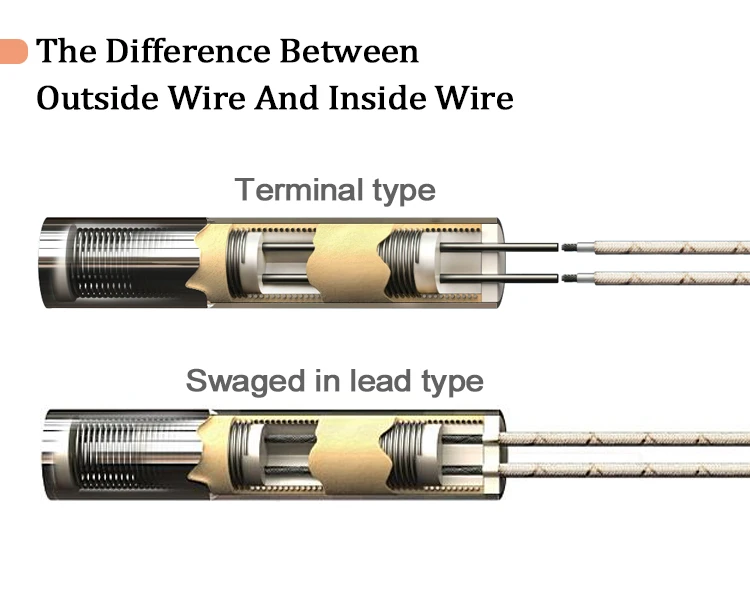

24V 150W endüstriyel kartuşlu rezistans, kalıplı ve standart olmak üzere iki farklı temel tipte gelir. İki tip ısıtıcının iç yapısı aynı gibi görünse de son derece farklıdır.

Standart Kartuş Isıtıcı Tasarımı: Seramik borular, nikrom tel ısıtma serpantinlerinin yerleştirilmesi için içlerinde delikler açılmıştır. Paslanmaz çelik kılıfa ısı iletimi miktarını en üst düzeye çıkarmak için, ısıtma serpantinlerini barındıran deliklere saf magnezyum oksit dolgu titreşir. Isıtıcı daha sonra yalıtımlı kablolar ve altta bir Heliarc kaynaklı uç kapağı ile monte edilir. Sıkıştırılmamış MGO tozundan ısıtıcı kılıfına ve son olarak da ısıtılmış alana ısı iletimi, taneden taneye termal iletkenliğe bağlıdır. Sonuç olarak, ısıtıcı telin watt yoğunluğu düşük ila orta aralıkta tutulmalıdır.

24V 150W endüstriyel kartuş ısıtıcı elemanı Swaged Kartuş Isıtıcı Tasarım:Dövülmüş kartuş ısıtıcılar, rezistans telini ve seramik göbeği, çekirdeğin etrafına Nikrom teli sararken ısıtıcı kılıfının içine dikkatlice yerleştirir. Bundan sonra, ısıtıcı belirli bir çapa dövülür ve saf magnezyum oksit (MgO) tozu titreştirilir. Isıtıcının çapını düşürmek ve toz haline getirilmiş MgO'yu daha iyi termal iletkenlik için kaya benzeri bir kıvama sıkıştırmak için ısıtıcı fiziksel olarak sınırlayıcı bir kalıpla zorlandı. Direnç telinden gelen ısı, bu sıkıştırılmış MGO tarafından çok daha etkili bir şekilde aktarılır. Swaged kartuşlu ısıtıcılar, daha yüksek tel watt yoğunlukları sağlayan gelişmiş ısı iletimi sayesinde daha yüksek sıcaklıklarda çalışabilir.
