Termokupllar ve kaydediciler nasıl bağlanabilir?

1. Termokuplları ve kaydedicileri bağlamanın temel prensibi

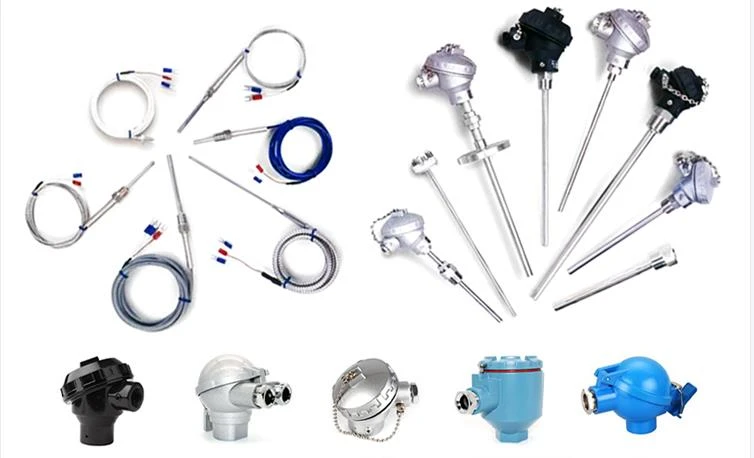

Termokupllar sıcaklığı ölçmek için kullanılan sensörlerdir, kaydediciler ise ölçüm verilerini kaydetmek ve depolamak için kullanılan cihazlardır. Termokuplun kayıt cihazına doğru şekilde bağlanması, doğru sıcaklık ölçümü ve veri kaydı sağlayabilir. Termokupllar ve kaydediciler arasındaki bağlantının belirli prensip ve adımları takip etmesi gerekir.
2. Doğrudan bağlantı
Doğrudan bağlantı, termokuplları kayıt cihazlarına bağlamanın yaygın bir yöntemidir. İlk olarak, kablonun renginin arayüze doğru şekilde uyduğundan emin olmak için termokupl kablosunu kayıt cihazının ilgili arayüzüne bağlayın. Daha sonra termokuplun ölçüm ucunu ölçülen nesneye temas ettirin ve sabitleyin. Bundan sonra, kaydediciyi açın ve sıcaklık ölçümünü başlatmak ve verileri kaydetmek için ilgili parametreleri ayarlayın.
3. Dönüştürücü kullanma
Termokuplun arayüz tipi kayıt cihazıyla eşleşmiyorsa bağlantıyı sağlamak için bir dönüştürücü kullanılabilir. İlk olarak termokuplun uçlarını dönüştürücünün ilgili arayüzüne bağlayın. Daha sonra dönüştürücüyü kayıt cihazının ilgili arayüzüne bağlayın. Daha sonra termokupllar ile kayıt cihazları arasındaki bağlantıyı ve veri toplamayı sağlamak için ilgili ayarlar ve işlemler yapılabilir.
4. Önlemler
Termokuplları ve kaydedicileri bağlarken aşağıdaki noktalara dikkat edilmelidir:
Kabloların doğru bağlanması: Kablolama hatalarından kaynaklanan ölçüm hatalarını önlemek için termokupl kablolarının kayıt cihazının arayüzüne doğru şekilde karşılık geldiğinden emin olun.
Doğru ölçüm sonuçları elde etmek için termokuplun ölçüm ucunun ölçülen nesneyle temas halinde olması ve sabitlenmesi gerekir.
Sıcaklık ölçümü için bir kayıt cihazı kullanmadan önce, örnekleme frekansı, veri saklama süresi vb. gibi ilgili ölçüm parametrelerinin fiili duruma göre ayarlanması gerekir.
Ölçüm doğruluğunu sağlamak için termokupllar ve kayıt cihazlarının elektromanyetik alanlar, nem vb. gibi girişimlerden kaçınmasına dikkat edin.
Termokupllar ve kayıt cihazları arasındaki bağlantı, sıcaklık ölçümü ve veri kaydının gerçekleştirilmesinde önemli bir adımdır. Doğrudan bağlayarak veya bir dönüştürücü kullanarak termokupllar, sıcaklık ölçümü ve veri toplama için kayıt cihazlarına bağlanabilir. Bağlantı işlemi sırasında ölçüm sonuçlarının doğruluğunu ve güvenilirliğini sağlamak için kabloların doğru bağlanması, ölçüm terminallerinin sabitlenmesi, parametrelerin ayarlanması, çevresel müdahalelerden kaçınılması gibi detaylara dikkat edilmelidir.
