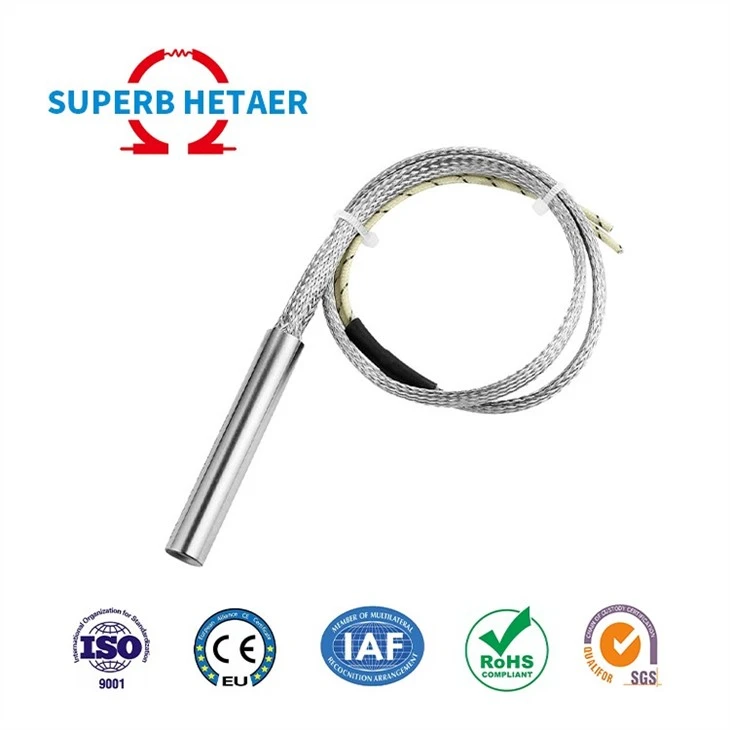

Direnç Çubuğu Kartuş Isıtıcı

Soruşturma göndermek

Açıklama

Elektrik dirençli çubuk kartuş ısıtıcısının bir ucu (bir ucu) çıkışı vardır ve sıradan elektrikli ısıtma borusunun iki ucu vardır. Elektrikli direnç çubuğu kartuş ısıtıcısının sarma yöntemi, sıradan elektrikli ısıtma borusundan farklıdır, özellikle ithal elektrikli direnç çubuğu kartuş ısıtıcısı, sıradan elektrikli ısıtma borusundan çok farklıdır. Elektrikli kartuşlu borulu ısıtıcıların üretiminde, elektrikli kartuşlu borulu ısıtıcıların sıradan elektrikli ısıtma borularından daha yüksek güce ve daha uzun hizmet ömrüne sahip olmasını sağlayan, büzülen borular gibi sıradan elektrikli ısıtma borularına göre daha fazla işlem vardır.

Performans gereklilikleri

1. Isıtma süresi

Test gerilimi altında, bileşenin ortam sıcaklığından test sıcaklığına yükselme süresi 15 dakikayı geçmemelidir.

2.Anma gücü sapması

Yeterli ısı koşulu altında, bileşenin anma gücündeki sapma aşağıda belirtilen aralığı aşmamalıdır;

Nominal gücü 100 W veya daha az olan bileşenler için: ± yüzde 10 .

Nominal gücü 100 W'tan büyük olan bileşenler için, hangisi daha büyükse, artı yüzde 5 --10 veya 10 W'dir.

3. Kaçak akım

Su basıncı ve sızdırmazlık testinden sonra soğuk kaçak akım ve kaçak akım 0.5mA'yı geçmemelidir.

Çalışma sıcaklığındaki ısıl kaçak akım, formülde hesaplanan değeri aşmamalı, ancak maksimum 5mA'yı geçmemelidir.

ben{{0}}/6 (TT×0.00001)

I—sıcak kaçak akım MA

t—ısıtma uzunluğu mm

T-çalışma sıcaklığı derecesi

Güç kaynağına birden fazla bileşen seri olarak bağlandığında, bu bileşen grubu üzerinde bir bütün olarak kaçak akım testi yapılmalıdır.

4. Yalıtım direnci

Fabrika denetimi sırasında soğuk yalıtım direnci 50MΩ'dan az olmamalıdır.

Sızdırmazlık testinden sonra, uzun süreli saklama veya kullanımdan sonra yalıtım direnci M Ω değerinden düşük olmamalıdır.

Çalışma sıcaklığında ısı yalıtım direnci formülde hesaplanan değerden düşük olmamalı, ancak minimum değeri 1MΩ'dan az olmamalıdır.

R=「(10-0.015T)/t」×0.001

R—Isı yalıtım direnci M Ω

t—ısıtma uzunluğu mm

T—Çalışma sıcaklığı derecesi

5. Yalıtım gücü

Bileşenler, ark aşımı ve arıza olmadan 1 dakika boyunca belirtilen test koşulları ve test voltajı altında tutulmalıdır.

6. Güç açık ve kapalı dayanma yeteneği

Bileşen, belirtilen test koşullarında hasar görmeden 2000 açma ve kapama testinden geçebilmelidir.

7. Aşırı yük kapasitesi

Bileşen, belirtilen test koşulları altında 30 döngü aşırı yük testine ve hasarsız giriş gücüne dayanmalıdır.

8.Isı direnci

Bileşen, belirtilen test koşulları altında 1000 döngü ısı direnci testine ve test voltajına hasar görmeden dayanmalıdır.

Teknik veri

endüstriyel ısıtıcı	Termokupllu daldırma kartuşlu su ısıtıcısı
Dirençli ısıtma teli	NiCr 80/20 tel
Kılıf	paslanmaz çelik 304.321.316, Incoloy 800, Incoloy 840
Maksimum sıcaklık	800 santigrat derece
Güç Toleransı	artı yüzde 5 , yüzde -10
Direnç toleransı	artı yüzde 10 , yüzde -5
Mevcut voltajlar	380V,240V, 220V,110V,36V,24V veya 12V
Uzunluk toleransı	±1 mm
çap toleransı	-0,02 mm
Standart Soğuk Bölge	5-10mm
Teslimat süresi	7-10 iş günü
Yalıtım direnci (soğuk)	500 MΩ'dan büyük veya eşit
Maksimum kaçak akım (soğuk)	0,5 mA'dan küçük veya eşit
Termokupl Konumu	J tipi
	K tipi
